Machine à fabriquer les plaques de carton (grande vitesse), JBZ-12H

Description de machine à fabriquer les gobelets en carton:

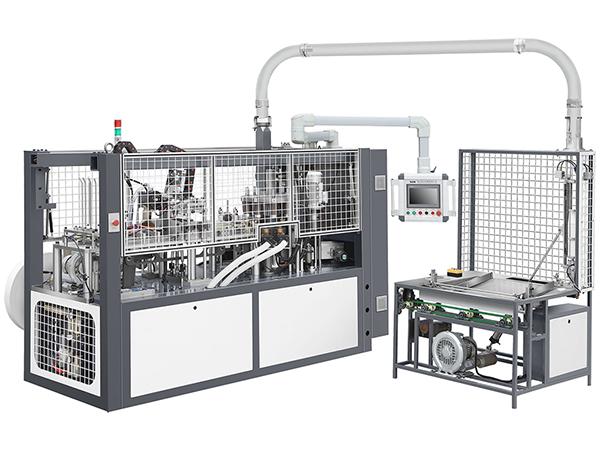

La machine à fabriquer les gobelets en papier à grande vitesse JBZ-H est une machine automatique à grande vitesse avec plusieurs stations de travail.

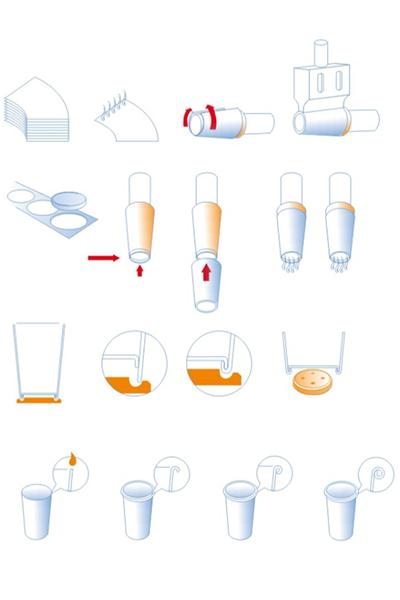

Il produit des gobelets en papier revêtu de PE à simple et double côté pendant les procédures comprenant l'alimentation automatique en papier, l'étanchéité, la lubrification à l'huile de silicium, le poinçonnage du fond, le moletage à chaud et le roulage. Les gobelets formés sont utilisés pour contenir des boissons, des glaces, etc.
Cette machine a adopté de nouvelles technologies, telles que la tête de moulage rotative à plusieurs sations, les équipements de soufflage importés. C'est le premier choix pour le fabricant de gobelets en carton.

Caractéristiques de machine à fabriquer les gobelets en carton
1. La machine adopte la came d'indexation de type ouvert et la fabrication à haute précision pour une performance stable.
2. Le système de chauffage sans flamme améliore la fiabilité et la productivité.
3. La structure encerclée en acier assure l'armature compacte et stable.
4. La production normalisée des composants permet un entretien facile de la machine.
5. Le système fermé de lubrification entièrement automatique assure le fonctionnement continu à grande vitesse et à long terme.
6. Conception intelligente, contrôle automatique PLC, servomoteur, alarme automatique de défaillance, comptage et arrêt, etc.

Paramètres techniques de machine à fabriquer les gobelets en carton:

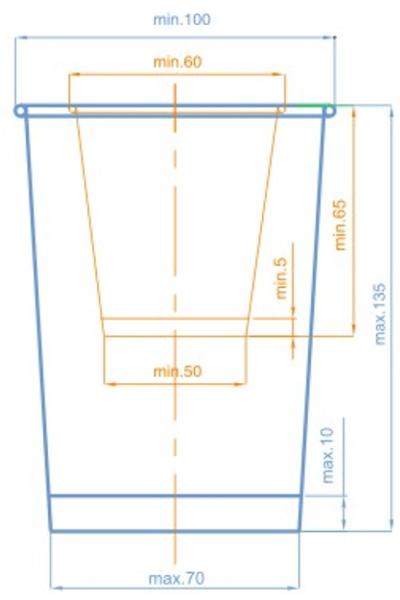

Taille du gobelet 6~12oz (Diamètre supérieur:∮60mm~∮110mm, fond: ∮50mm~∮70mm, Hauteur: 50~135mm, profondeur du fond: 5~10mm )
Vitesse nationale 90-110pcs/min
Puissance du moteur principal 2.2kw
Puissance électro-thermique 8.6/13.2kw
Consommation d'énergie 7.5kw
Source d'air 0.8 m3/min :0.6Mpa
Papier 190~350g/ m2(Papier revêtu de PE à double face et à une face)
Poids 3500kg
Dimension d'emballage 740x400x1700mm et 1150x650x2000mm
Remarque L'erreur d'épaisseur du papier est de ± 0.05mm pour le même ensemble de moules
Système de lubrification d'axe par et structure intégrée en acier
Liste de fonction
1 Détachement automatique du papier pour station d'aspiration de papier
2 Alarme automatique alors de l'absence du papier
3 Système de détection de papier multiple (sans papier ou blocage de papier) et système d'arrête
4 Suivi automatique du papier et alimentation en papier de fond
5 Surveillance et arrêt automatique en cas de l'absence du papier pendant la procédure d'étanchéité
6 Système de détection avec sonde ultrasonique. En l'absence du papier, la sonde ultrasonique ne fonctionne pas.
7 Surveillance et arrêt automatique en cas de l'absence de tube de gobelet lors de la procédure d'étanchéité
8 Dispositif d'extraction de tube de gobelet avec détecteur de papier pour l'alimentation en papier automatique
9 La machine arrête quand il n'y a pas de papier de fond, ou que le papier de fond est oblique
10 La machine arrête quand si le gobelet tombe.
11 La machine arrête quand les gobelets se croisent.
12 Les gobelets sur 18 stations de la machine peuvent être séparés.
13 La machine ne démarre pas si la température de formation du bas n'atteint pas la valeur préréglée.
14 Si la machine ne fonctionne pas pendant 5 minutes, elle passera automatiquement au mode économie d'énergie
15 Le dispositif de collecte de gobelet est équipé de la pince manuelle de gobelet et la fonction de décharge
16 Le système de contrôle PLC peut régler l'arrêt automatique de la collecte de papier alors qu'aucun gobelet en papier ne sort
17 L'angle de commande du codeur peut être réglé arbitrairement
18 Fonction arrêt à haute position (les équipements peuvent être séparés automatiquement après arrêt)
