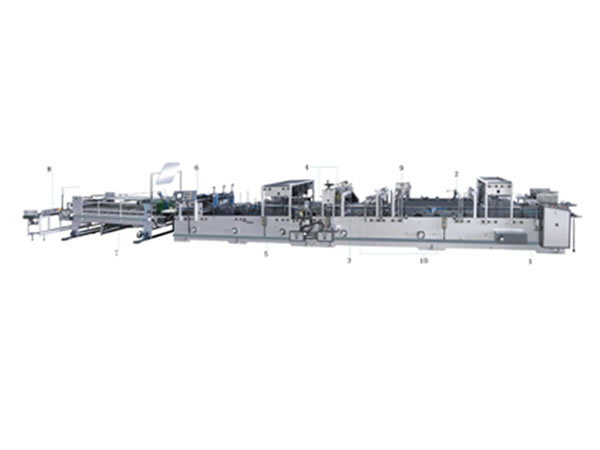

Plieuse colleuse de boîtes en carton haute vitesse HZH-FBP

Plieuse colleuse de boîtes en carton haute vitesse HZH-FBP

Caractéristiques de la plieuse colleuse haute vitesse:

1. La base du cadre en plaque d'acier offre une bonne rigidité.
2. La plieuse colleuse de boîtes en carton haute vitesse est compacte et facile à utiliser.
3. Elle se caractérise par une haute efficacité de production (vitesse maximum de 200m / min), produit fiable.
4. Elle adopte une courroie synchrone à dent en arc de cercle importée, résultant en une transmission précise, un faible bruit et une longue durée de vie.
5. Cette machine de pliage et collage automatique convient aux boîtes en carton de diverses formes et tailles.

Caractéristiques techniques:
Modèle HZH580FBP HZH780FBP HZH980FB) HZH1100FBP HZH1380FBP
Matériaux Papier carton 250~600gsm Papier carton 250~600gsm ou carton ondulé E
Vitesse linéaire maximale 240m/min 200m/min 200m/min 200m/min 200m/min
Cataplasme (colle) Colle froide à base d'eau
Alimentation électrique 380V 3P 50Hz 380V 3P 50Hz 380V 3P 50Hz 380V 3P 50Hz 380V 3P 50Hz
Puissance du moteur principal 7.5KW 7.5KW 11KW 11KW 11KW
Puissance totale 9.6KW 10.6KW 14.1KW 14.1KW 14.1KW
Dimensions globales 11×1.3×1.7m 11×1.3×1.7m 14×1.3×1.9m 14×1.3×1.9m 14×1.6×2.1m
Poids 4500kg 5000kg 6500kg 7000kg 7500kg
Spécifications du carton:
1) Boîte collage face simple

Position HZH580 HZH780 HZH980 HZH1100 HZH1380
A MAX 580 780 980 1100 1380
MIN 80 160 160 180 180
B MAX 580 780 980 1100 1380
MIN 70 100 100 120 120
C MAX 290 390 490 550 690
MIN 40 80 80 90 90
D MAX 580 780 980 1100 1380
MIN 80 160 160 180 180
E MIN 10 15 20 20 20
F MIN 7 10 10 10 10
2) Boîte de fond
Position HZH580 HZH780 HZH980 HZH1100 HZH1380
A MAX 520 700 900 1000 1250
MIN 160 200 220 220 220
B MAX 580 780 980 1100 1380
MIN 100 150 200 200 200
C MAX 260 350 450 500 625
MIN 80 100 110 110 110
D MAX 580 780 980 1100 1380
MIN 80 160 160 180 180
E MAX
MIN 22 25 25 25 25
F MAX Se référer à E Se référer à E Se référer à E Se référer à E Se référer à E
MIN 7 10 10 10 10
G MIN Se référer à E Se référer à E Se référer à E Se référer à E Se référer à E
3) Boîte collage double face
Position HZH580 HZH780 HZH980 HZH1100 HZH1380
A MAX 580 780 980 1100 1380
MIN 80 140 160 180 200
B MAX 580 780 980 1100 1380
MIN 120 160 160 160 160
C MAX 380 480 780 780 880
MIN 120 160 160 160 200
4) 6-corner carton specification:
A B C D E
1100 Max 1100(mm) 100(mm) 500(mm) 900(mm) 640mm
Min 420(mm) 40(mm) 100(mm) 180(mm) 100(mm)
980 Max 980(mm) 100(mm) 450(mm) 780(mm) 540(mm)
Min 420(mm) 40(mm) 100(mm) 180(mm) 100(mm)
780 Max 780(mm) 100(mm) 330(mm) 580(mm) 450(mm)
Min 420(mm) 40(mm) 100(mm) 180(mm) 100(mm)
5) 4-corner carton specification
A B C D E
1100 Max 1100(mm) 100(mm) 980(mm) 980(mm) 900(mm)
Min 180(mm) 40(mm) 40(mm) 100(mm) 180(mm)
980 Max 980(mm) 100(mm) 780(mm) 780(mm) 700(mm)
Min 180(mm) 40(mm) 100(mm) 180(mm) 100(mm)
780 Max 780(mm) 100(mm) 580(mm) 580(mm) 500(mm)
Min 180(mm) 40(mm) 100(mm) 180(mm) 100(mm)
